La identificación taxonómica de artrópodos se basa en características morfológicas que en microscopios de iluminación inferior (como lo es el Foldscope® pueden no ser observables debido a que la luz no logra atravesar objetos grandes y opacos tales como lo son las garrapatas. A fin de subsanar dicho inconveniente, se realizó una modificación a este aparato, la cual consistió en la adición de un sistema de iluminación LED superior.

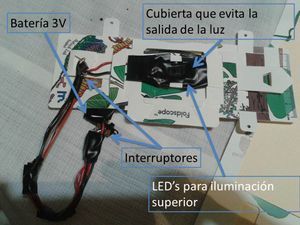

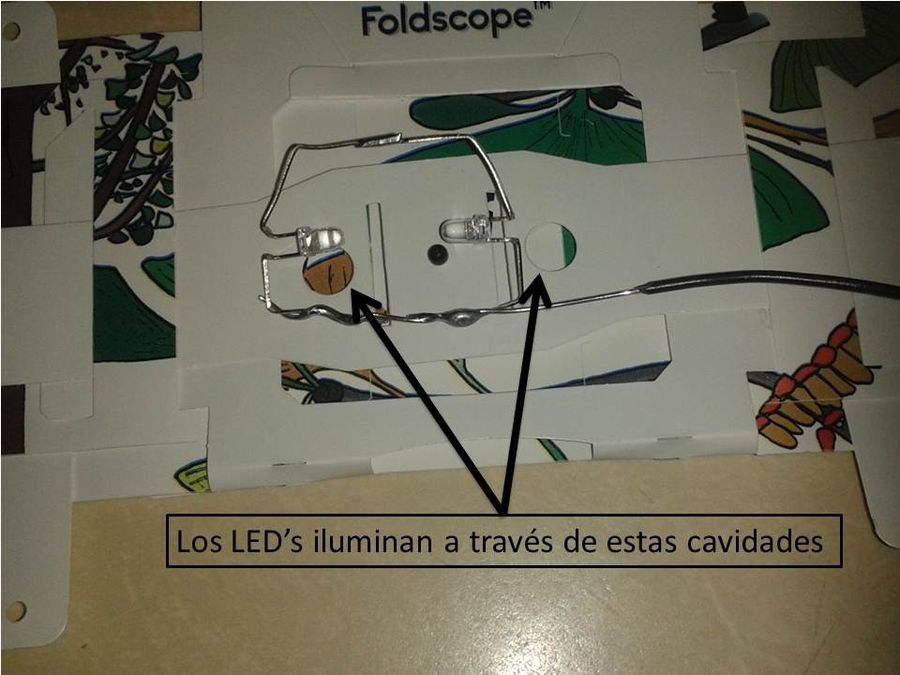

 Dicha modificación se realizó colocando 2 LED’s  convencionales en la parte superior de la platina, aprovechando dos orificios de esta, a la altura de la lente. Así mismo, estos LED’s fueron alimentados mediante una batería de botón de 3 V, y conectado a un sistema eléctrico con dos interruptores, uno actuante y uno pulsante.


 Como resultado de esta modificación, fue posible observar detalles superiores del artrópodo y posteriormente, su identificación como

 Rhipicephalus (boophilus) sp.



 <img alt="LED's superiores" class="alignnone size-medium wp-image-17606 gcloudimg" data-attachment-id="17606" data-comments-opened="1" data-image-meta='{"aperture":"0","credit":"","camera":"","caption":"","created_timestamp":"0","copyright":"","focal_length":"0","iso":"0","shutter_speed":"0","title":"","orientation":"0"}' data-image-title="LED’s superiores" data-recalc-dims="1" height="225" src="https://storage.googleapis.com/microcosmosdelta.appspot.com/images/transfer_17605/Diapositiva1.jpg" width="300"/>
 <img alt="Lay Out " class="alignnone size-medium wp-image-17607 gcloudimg" data-attachment-id="17607" data-comments-opened="1" data-image-meta='{"aperture":"0","credit":"","camera":"","caption":"","created_timestamp":"0","copyright":"","focal_length":"0","iso":"0","shutter_speed":"0","title":"","orientation":"0"}' data-image-title="Lay Out" data-recalc-dims="1" height="225" src="https://storage.googleapis.com/microcosmosdelta.appspot.com/images/transfer_17605/Diapositiva2.jpg" width="300"/>
 <img alt="Iluminación LED posterior" class="alignnone size-medium wp-image-17608 gcloudimg" data-attachment-id="17608" data-comments-opened="1" data-image-meta='{"aperture":"0","credit":"","camera":"","caption":"","created_timestamp":"0","copyright":"","focal_length":"0","iso":"0","shutter_speed":"0","title":"","orientation":"0"}' data-image-title="Iluminación LED posterior" data-recalc-dims="1" height="225" src="https://storage.googleapis.com/microcosmosdelta.appspot.com/images/transfer_17605/Diapositiva3.jpg" width="300"/>
 <img alt="Iluminación LED superior" class="alignnone size-medium wp-image-17609 gcloudimg" data-attachment-id="17609" data-comments-opened="1" data-image-meta='{"aperture":"0","credit":"","camera":"","caption":"","created_timestamp":"0","copyright":"","focal_length":"0","iso":"0","shutter_speed":"0","title":"","orientation":"0"}' data-image-title="Iluminación LED superior" data-recalc-dims="1" height="225" src="https://storage.googleapis.com/microcosmosdelta.appspot.com/images/transfer_17605/Diapositiva4.jpg" width="300"/>


 <a href="https://thewinnower.com/papers/5011-modificacion-de-sistema-de-iluminacion" target="_blank">
 This post is open to read and review on The Winnower.
 </a>

Modificación de sistema de iluminación
